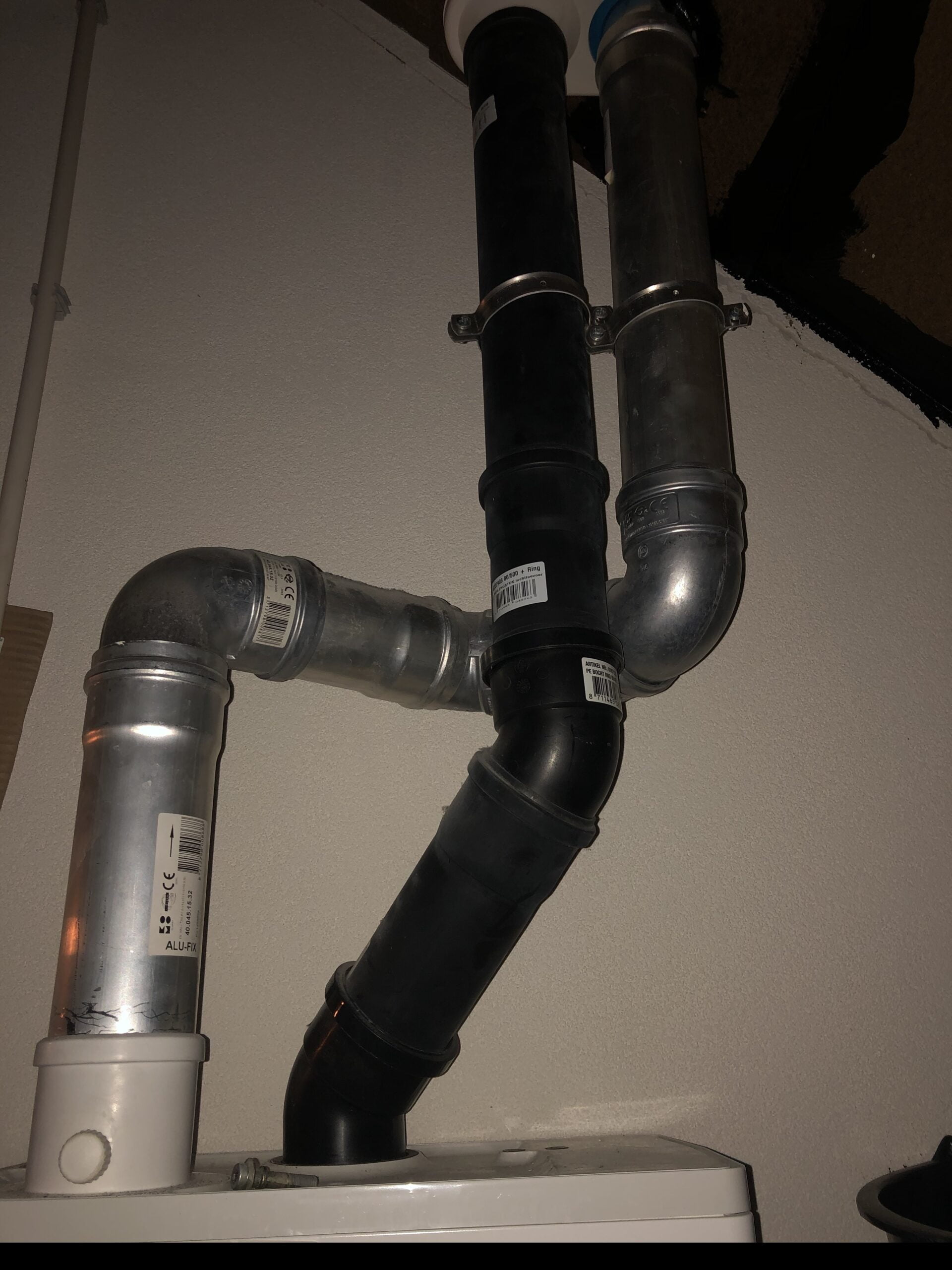

De rookgasafvoer van een nieuwbouwwoning uit 2013. Er was aanslag op het aluminium in de bocht vanuit de ketel. Bewoner trok na wantrouwen uiteindelijk aan de bel bij een erkende installateur. De belangrijkste tekortkomingen waren het afschot, dat niet voldoende aanwezig was. Ook ontbraken de beugels conform de richtlijn Het Nieuwe Beugelen.
Met de klant is overeengekomen dat de hele rookgasafvoer vervangen wordt door een concentrische variant, inclusief nieuwe dakdoorvoer en op de juiste wijze beugelen.
Heeft u ook een installatiefout? Zend hem hier in.
“De belangrijkste tekortkomingen waren het afschot, ”
Hallo, ben ik nu gek? De afvoerbuis is verwisseld met de aanvoerbuis!
Denk dat je dat verkeerd ziet Frans,
Tja, ik heb mijn eigen broekstuk nog eens bekeken en die blauwe ring zit inderdaad aan de andere kant dan ik veronderstelde.
Wat doet die bout van de voorplaat daar????????????????
Trouwens, ik kom veel in een vinex wijk en daar zit het er vol mee met dit soort constructies.
Jammer dat men meestal niet de moeite neemt de stickers te verwijderen.
Met 2 45 graden bochten zit je recht boven het toestel. Afschot, beugelen tegen de muur en minder weerstand.
IS DIT ECHT DOOR EEN ERKENDE INSTALLATEUR AAN GELEGD
die adapter voor de rookgas had gewoon een halve slag gedraaid kunnen worden, waardoor de rookgasbuis, en lucht toevoer buis netjes naast elkaar kunnen.
en inderdaad met 45 graden bochten vanuit de keten.
